Wirme


For a detailed product description in English, you can download a PDF presentation.


Jedním z nejvýznamnějších problémů, který se mobilní operátoři snaží řešit v souvislosti s rostoucím zájmem o datové služby, je rozpor mezi kvalitou vycházející ze statistik v rámci řídicího systému operátora a kvalitou ze subjektivního pohledu uživatele při využívání datové služby v reálném životě.

Wirme - Wireless e2e Measurement system je zaměřen speciálně na měření kvality služeb z pohledu zákazníka.

Vlastnosti a výhody

E2E typ měření pomocí zákaznické aplikace (datové přenosy, telefonní hovory, textové zprávy atd.)
  • Získávání aktuálních dat z reálného provozu
  • Zaměření na uživatele aplikací
  • Určení, jaké úpravy v nastavení sítě mohou ovlivnit provoz uživatelských aplikací
Flexibilní testovací scénáře
  • Simulace chování uživatelů ve vztahu ke konkrétním časům v rámci dne, dne v týdnu nebo umístění
  • Testování s pomocí stresových a zátěžových testů ve vybraných lokalitách
Alarmy - oznámení o kritickém stavu
  • Okamžité oznámení o kritických situacích, a to především o nedostupnosti služby GPRS/HSDPA/LTE
  • Integrace s řídicím systémem wirmeCONTROL
  • Integrace na centrální dohledový systém (Oracle konektor) a SMS bránu
Analýza dat a nahlášení problému
  • Schopnost detekovat složené chyby, stejně jako ojedinělé chyby vyskytující se v souvislosti s konkrétním místem nebo oblastí
  • Schopnost definovat podmínky, které mají být hodnoceny na základě požadavků
Autokorekce a detekce mechanismů měřicí jednotky včetně HW-wotchdog a napájení modemu *)
  • Minimální náklady na údržbu měřicích jednotek
  • Provozní stabilita bez nutnosti servisního zásahu
Vzdálená správa a aktualizace
  • Schopnost vzdálené správy měřicích jednotek
  • Schopnost vzdálené aktualizace měřících scénářů
  • Řízení měřící jednotky pomocí SMS příkazů
Centrální aplikace (wirmeCONTROL)
  • Webové uživatelské rozhraní
  • Centrální logování
  • Uživatelsky přívětivé, omezující uživatelské chyby
  • Provádění blokových operací
  • Centrální pohled na skutečný stav měřicího systému
  • Řízení měření s ohledem na region a čas (možnost měření ve vozidle)
* Závisí na technickém provedení měřící jednotky

Typy měřících úloh

  • CURL (podporovány protokoly: DICT, FILE, FTP, FTPS, GOPHER, HTTP, HTTPS, IMAP, IMAPS, LDAP, LDAPS, POP3, POP3S, RTMP, RTSP, SCP, SFTP, SMB, SMBS, SMTP, SMTPS, TELNET, TFTP)
  • SMS, MMS
  • telefonní hovor (vyvolaný / přijatý, mezi MT, vůči serveru Asterisk)
  • podpora monitorování komunikace pomocí TCPDUMP
  • měření pomocí IPERF3
  • podpora busyboxu

Řídící SMS příkazy

  • Smazání souboru
  • Download souboru z centrálního FTP serveru
  • Ping na danou adresu (pingprobe)
  • Zjištění stavu měřící jednotky
  • Vyvolání synchronizace z centrálním serverem
  • Upload souboru na centrální server
  • Upload lokálních logů na centrální server
  • Restart měřící jednotky

Možnosti rozšíření

Wirme systém lze dále modifikovat a rozvíjet v následujících oblastech:
  • Měřící jednotka (mobilní zařízení) lze osadit do různých typu case dle požadavků
  • Možnost integrace wirmeCONTROL aplikačního serveru na provozovatele interní infrastruktury (integrace s monitorovacím / dohledovým systémem, datovým skladem, SMS centrem atp.)
  • Další vylepšení uživatelské přívětivosti a funkcionality s pomocí wirmeCONTROL serveru
  • Rozšíření analytických nástrojů v rámci wirmeCONTROL serveru

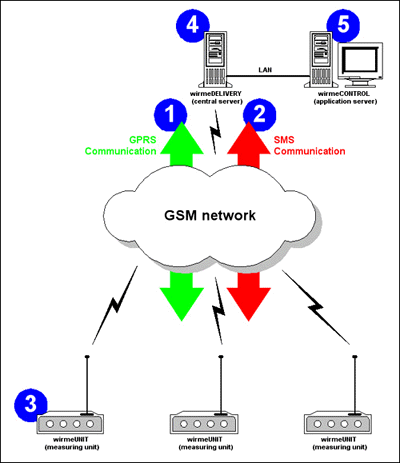

Architektura řešení

Měřící jednotka je tvořena mobilním zařízením s operačním systémem Android a měřící Wirme aplikací. Mobilní zařízení pro zajištění plné funkčnosti měřící aplikace musí být otestováno. Nyní jsou k dispozici některé modely výrobců Samsung a Huawei. Běžné mobilní zařízení nemusí podporovat plnou funkcionalitu měřící aplikace. Mobilní zařízení lze též osadit do specializovaného case s možností watchdogu.

Síť měřicích jednotek slouží pro účely provedení jednotlivých měření v konkrétních místech požadovaných zákazníkem (např. v připojovací lokalitě zákazníka - čerpací stanice, nádražní hala, hotelová lobby atd.) nebo v určených oblastech telekomunikační sítě (např. v působnosti jedné BSC, SGSN apod.). Tato síť komunikuje s centrálním wirmeCONTROL serverem přes dva komunikační kanály.

DATA - primární komunikační kanál
Hlavní komunikační kanál je datové připojení, které používá point- to-point protokol a datové služby. Tento komunikační kanál se používá především k distribuci testovacích scénářů, vzdálené správě jednotky (včetně synchronizace), stažení naměřených dat (log protokoly) a pro jednotlivá měření a testování jednotlivých služeb.

SMS - sekundární (řízení a signalizace) komunikační kanál
Druhý komunikační kanál, který se používá je Short Message Service (SMS), který slouží především pro účely vzdálené správy jednotek přes SMS příkazy a pro zasílání alarmů a hlášení kritických stavů jednotky - a to především v těch případech, kdy datové připojení není přístupné.



Možnosti využití

Wirme není jen zkušební a měřicí systém - může také sloužit jako páteřní infrastruktura pro celou řadu dalších aplikací, a to především v těchto oblastech:
  • Měření a získávání dat včetně předání do jednoho centrálního sběrného místa
  • Distribuce dat do vzdáleného zařízení
  • Provoz a správa vzdáleného zařízení
  • Testování a ověřování HW pro přenos dat
  • Srovnávací měření na úrovni jednotlivých poskytovatelů datového připojení
  • Možná kombinace všech výše uvedených aktivit

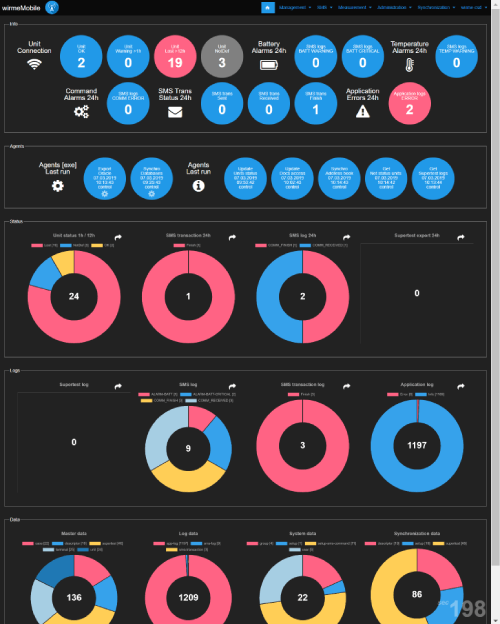

Ukázky administračního rozhraní



2. generace jednotek - pro osazení mobilního zařízení

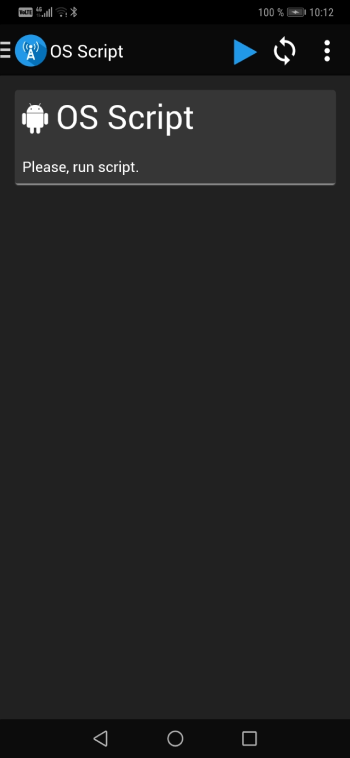

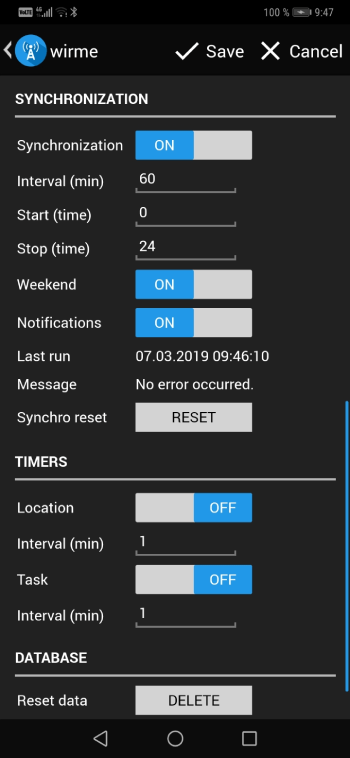

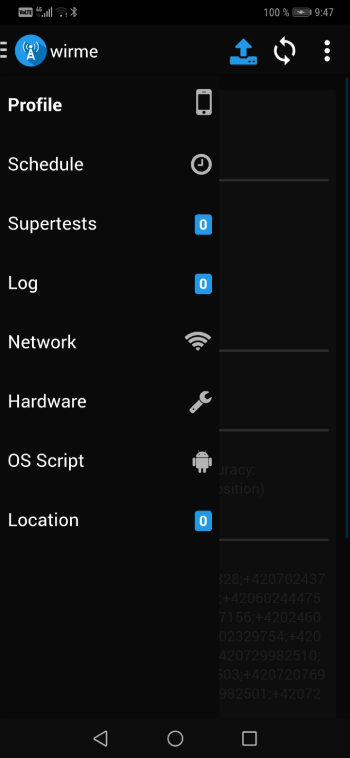

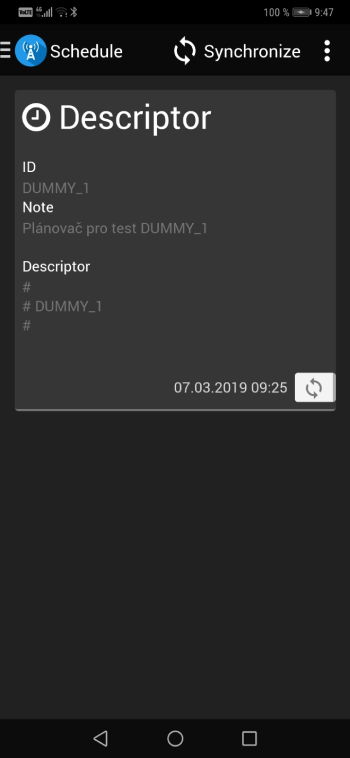

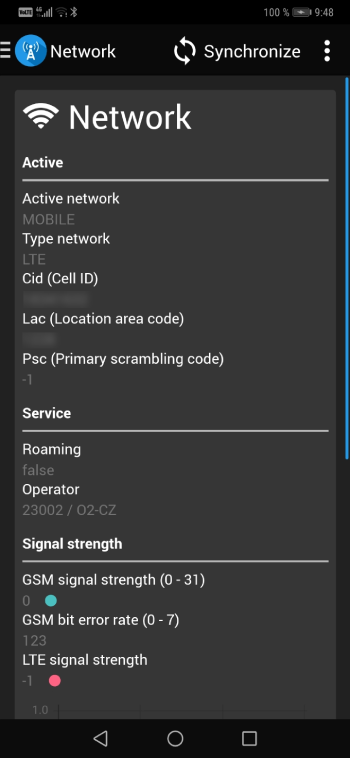

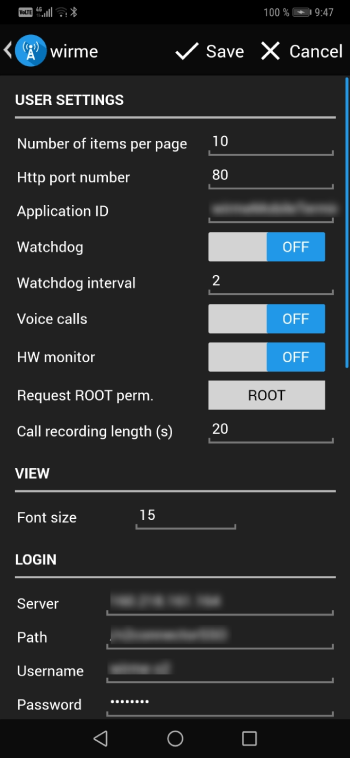

Ukázky měřící aplikace (mobilní zařízení)

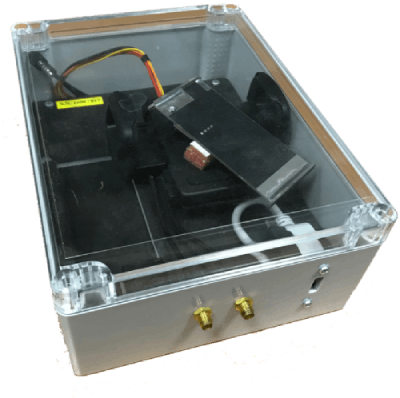

Jednotka wirmeUnit Type IV (osazeno Samsung S5 / S5 Neo)




1. generace jednotek - integrováno PC s OS Linux

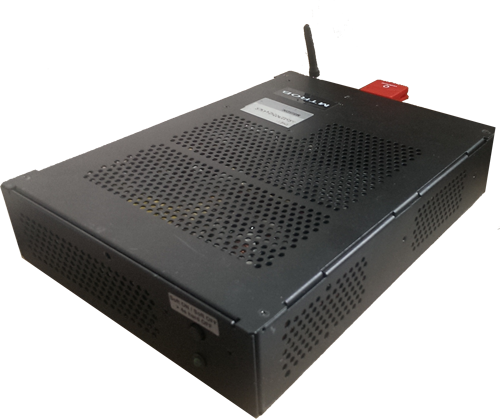

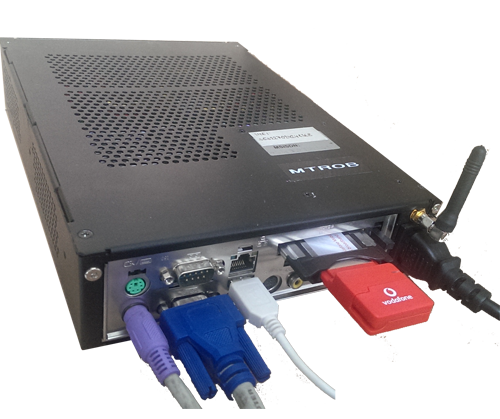

Jednotka wirmeUnit Type III 2G/3G (4G)




Jednotka wirmeUnit Type II/II+ 2G/3G

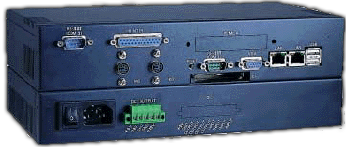

Jednotka wirmeUnit Type I 2G (PC104)




Další informace Vám poskytne Martin Vlček.

+420 234090013
vlcek(zavináč)csdevelopment.cz
